Что скрывается за этими четырьмя буквами – RFID? То, с чем большинство из нас сталкивается каждый день – карты в метро, банковские карты, автоматическая оплата проезда по магистралям, офисные пропуска, антикражные и учетные метки на товарах в магазинах и т.д. Это «обыкновенное чудо» - всего лишь радиочастотная идентификация (Radio Frequency IDentification), простой, но такой многообразный в использовании физический механизм.
Меня посчитали!
Всё в этом мире идентифицировано и пронумеровано. У людей — это паспорта и прочие документы, у машин — номера двигателей, ПТС и номера госрегистрации, у товарно-материальных ценностей — инвентаризационные номера, у зданий — кадастровые номера и т.д. Любая сколь-нибудь значимая мелочь — все подлежит подсчету и учету. А если надо пересчитать миллионы единиц товара? Ох, и задачка! В середине 20 века эта задача упростилась благодаря появлению штрих-кодирования. Штрих-коды состоят из чередующихся темных штрихов и светлых пробелов между ними, могут содержать от 15 до 50 символов. Эта технология значительно облегчила процесс идентификации и учета товарных единиц. Однако у нее имеется ряд недостатков: небольшое количество закодированной информации, ее неизменяемость, отсутствие защиты от копирования (фальсификации), легкая повреждаемость (краска может размазаться, бумага порваться), считывание возможно только в прямой видимости лазерного луча и штрих-кода. Впрочем, массовое использование штрихкодирование получило только с начала 1980-х гг., быстро став привычной полосатой картинкой на товарах. Некоторые дизайнеры упаковок даже обыгрывают полоски, вписывая в них силуэты животных или предметов.
Прием! Прием!
Удивительно, но технология RFID появилась еще раньше, во времена Второй мировой войны и какое-то время использовалась преимущественно военными для распознавания «свой-чухой». Развитие в гражданских целях началось в Америке только в 1970-х гг., когда на первую RFID-метку был получен патент. Конечно, это был всего лишь прообраз современных высокофункциональных RFID-систем, поскольку в тот период для передачи сигнала использовались только низкие частоты.
После экспериментов в диапазоне высоких частот (13,56 МГц — HF) ближе к концу 20 века разработчики IBM создали первые ультравысокочастотные метки (860-960 МГц — UHF), которые способны считываться на расстоянии до 50 м, причем одномоментно может быть идентифицировано сразу большое количество маркированных объектов — сотен и тысяч.
Начало применения диапазона UHF RFID стало настоящим прорывом в деле учета и контроля материальных ценностей, машин и даже животных. Теперь это технология не только для «посчитать», а для наиболее полного описания объекта, управления им, прослеживания истории использования, контроля технологических процессов с его участием и многого другого.
Потенциал RFID огромен, в разных частях света идет его бурное освоение, которое пока недостаточно эффективно регулируется на мировом уровне. Это несколько мешает задачам стандартизации частот и применения единых технических характеристик при создании ПО и ридеров. Однако же и не сильно мешает.
больше
А что внутри?

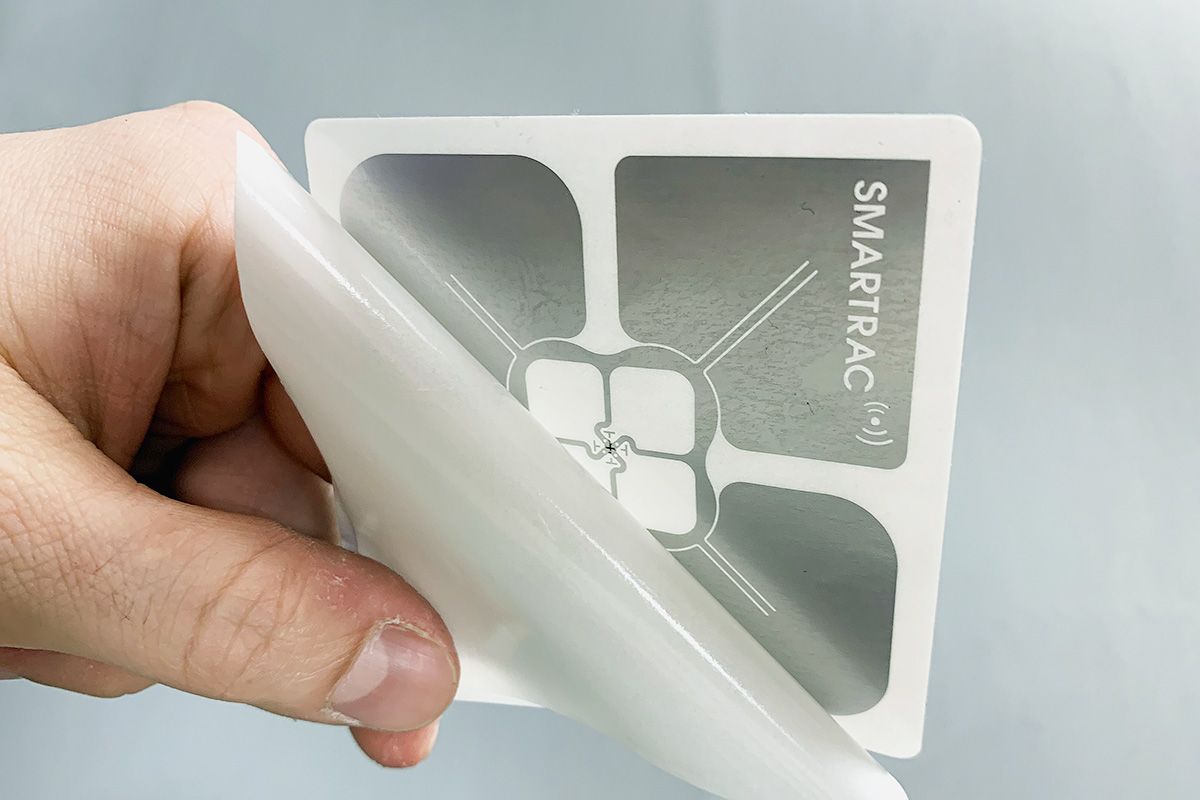

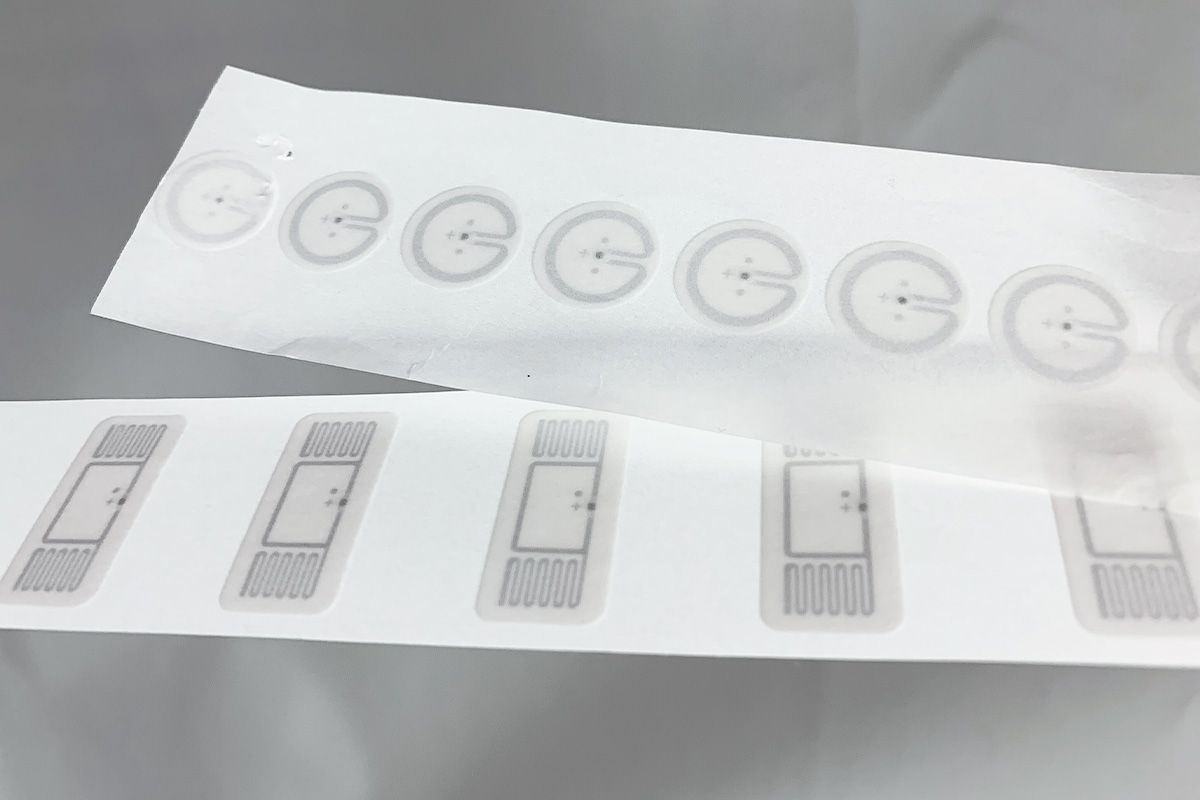

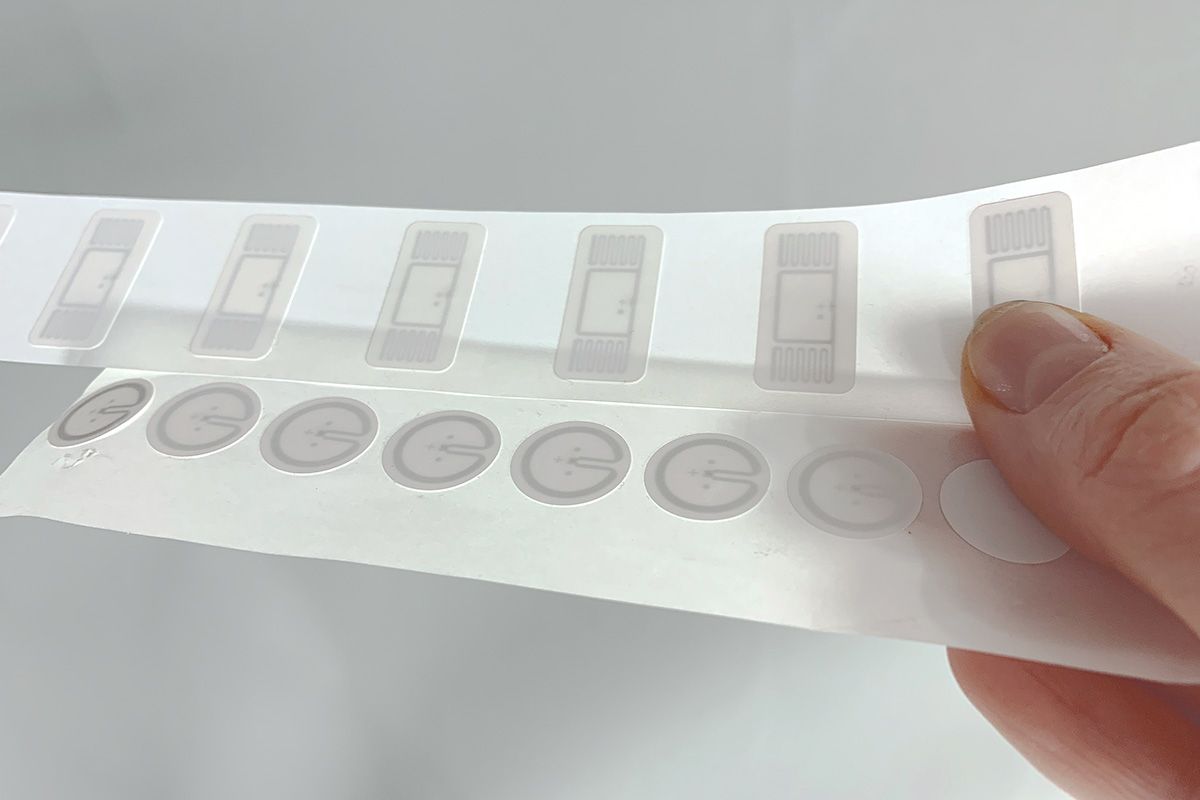

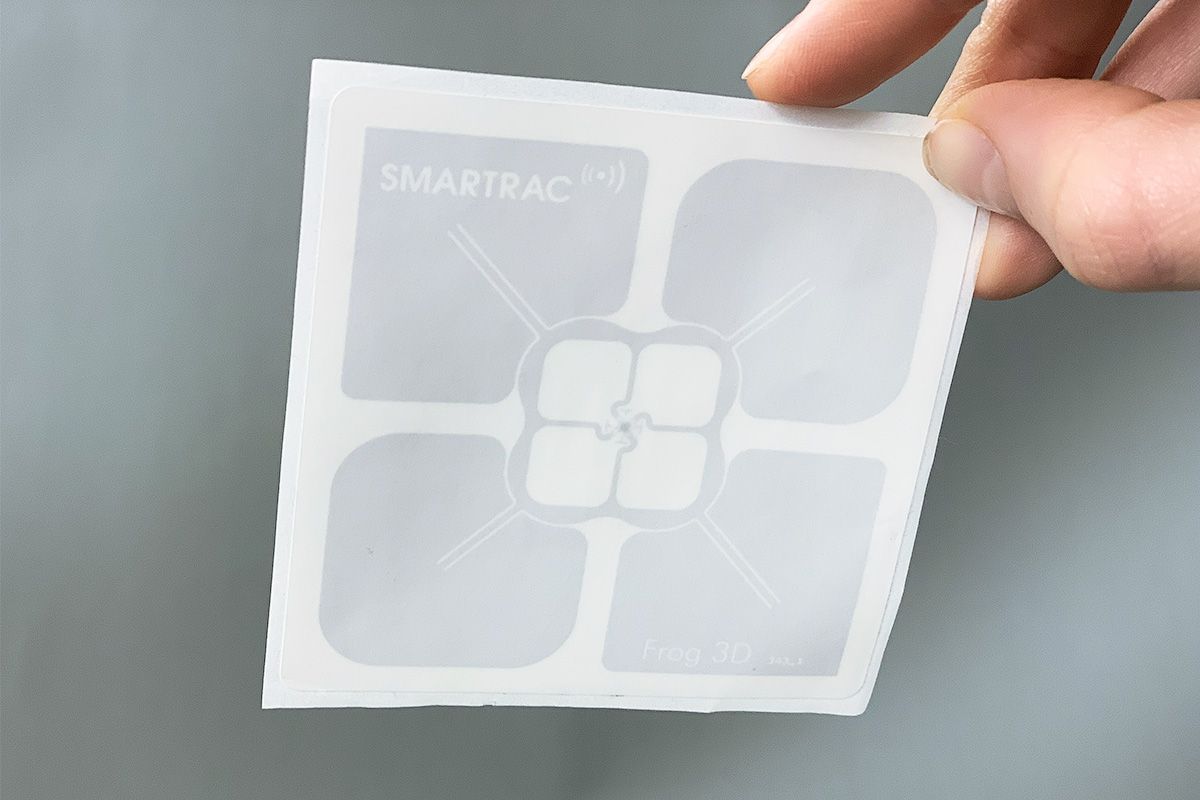

RFID-метка состоит из трех элементов: чипа (кристалл, микросхема), в котором содержится информация; антенны, которая обеспечивает передачу данных в виде радиосигнала и корпуса — слоя бумаги с клеем или пластиковой оболочки. Задача корпуса — защита кристалла и антенны от внешних воздействий различной силы и возможность соединения с объектом маркировки.

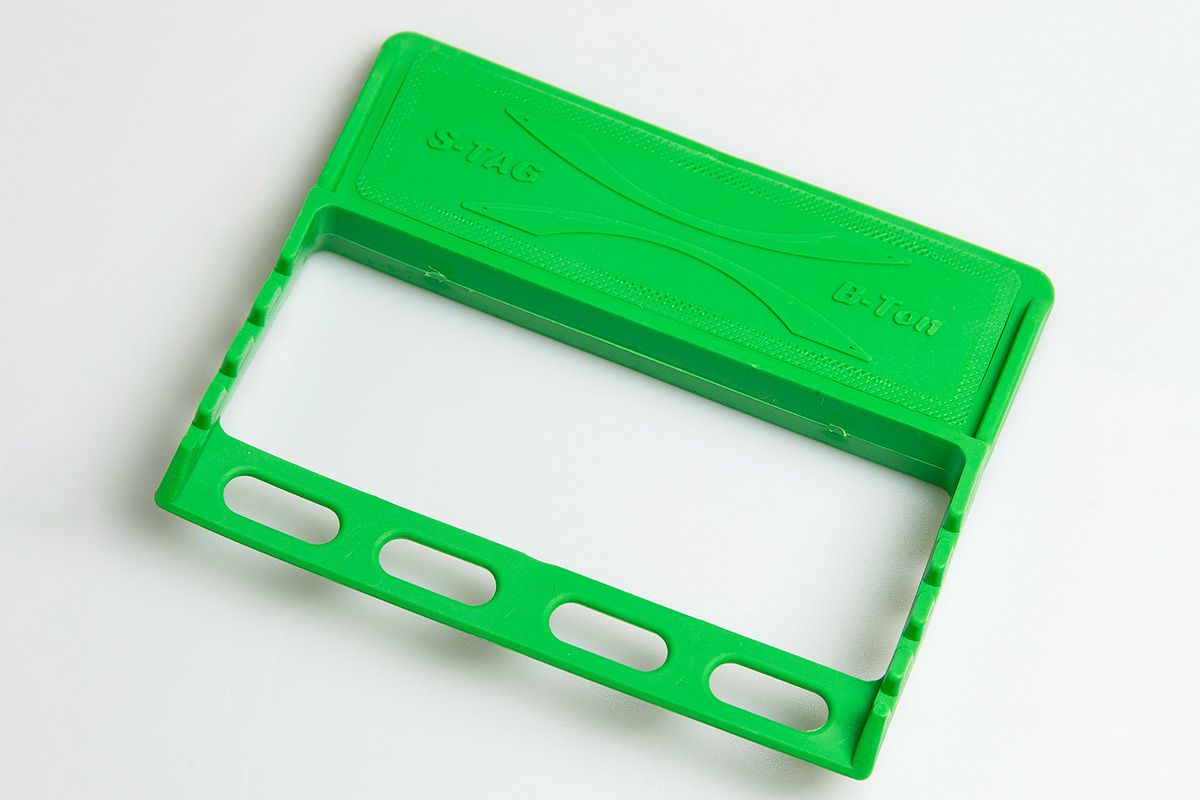

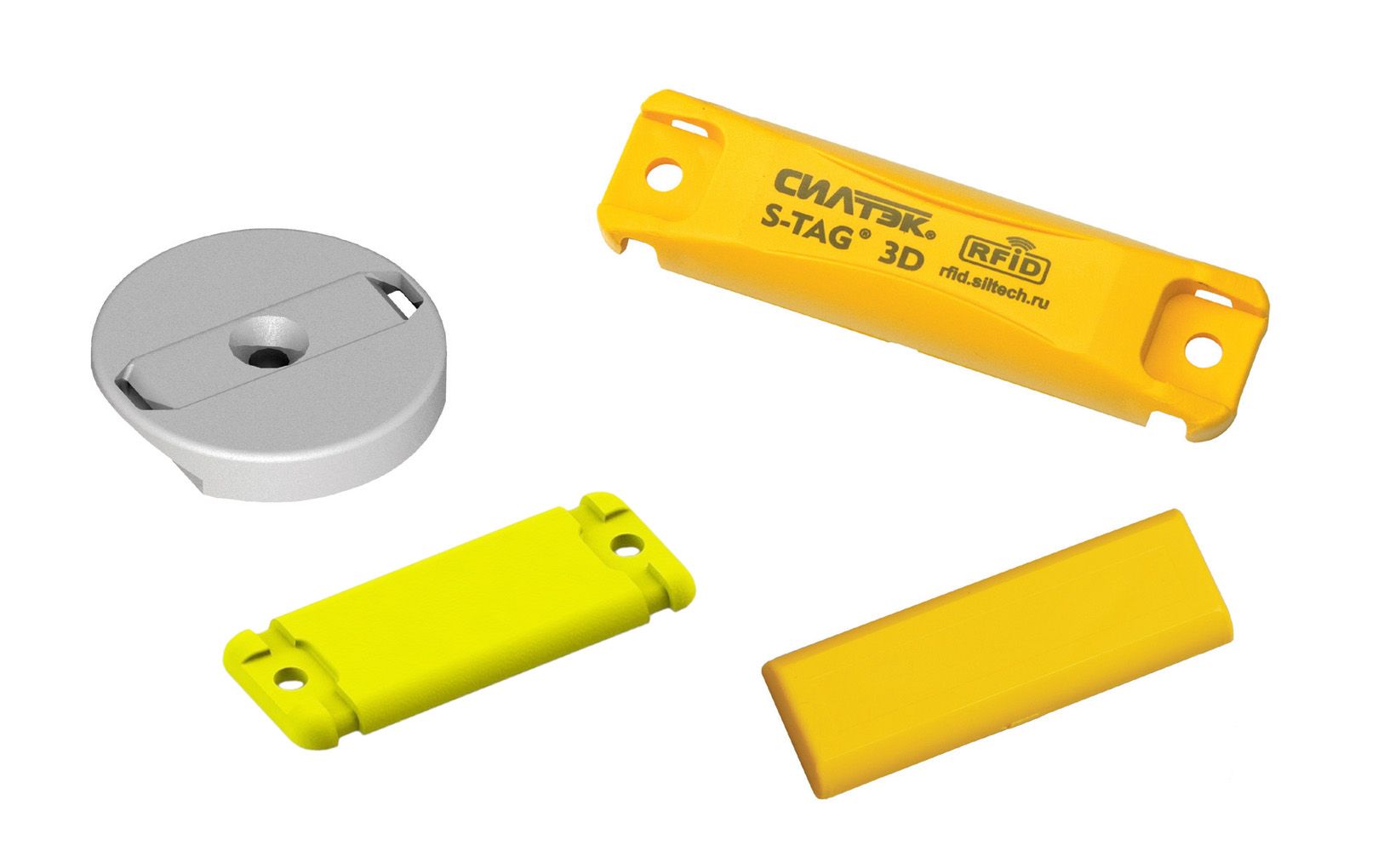

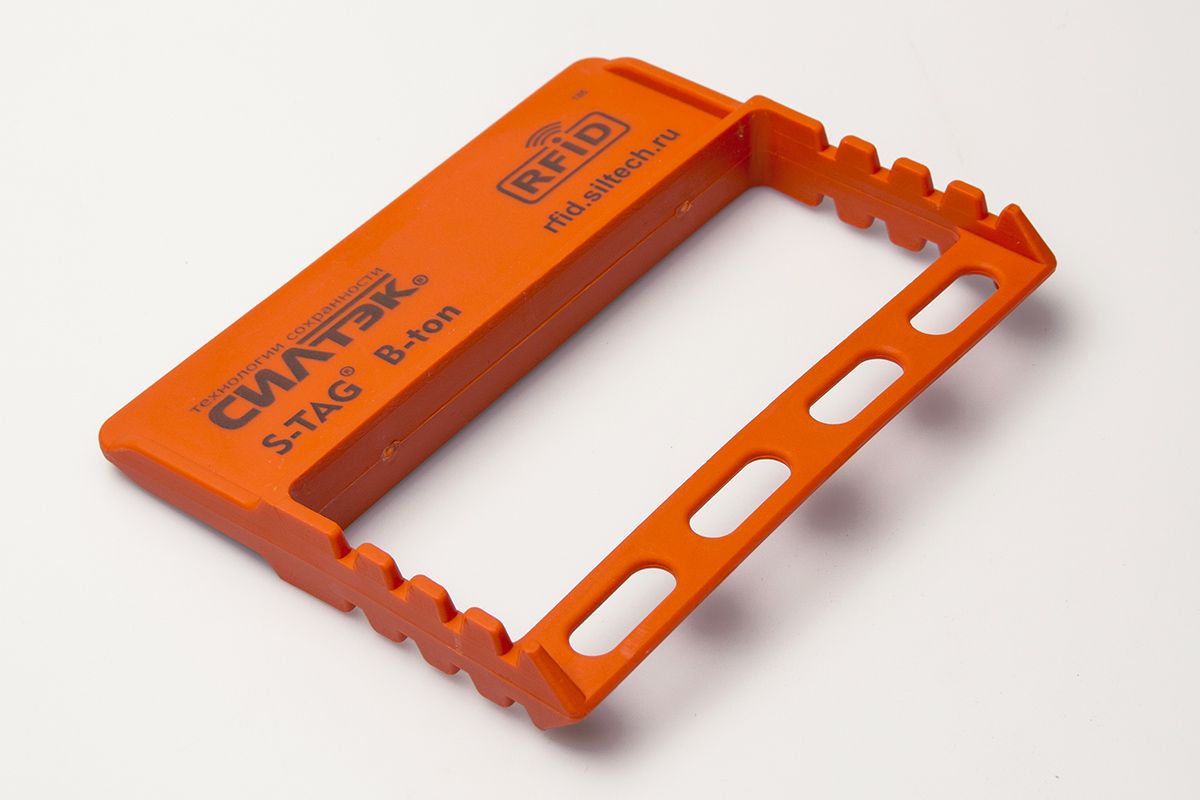

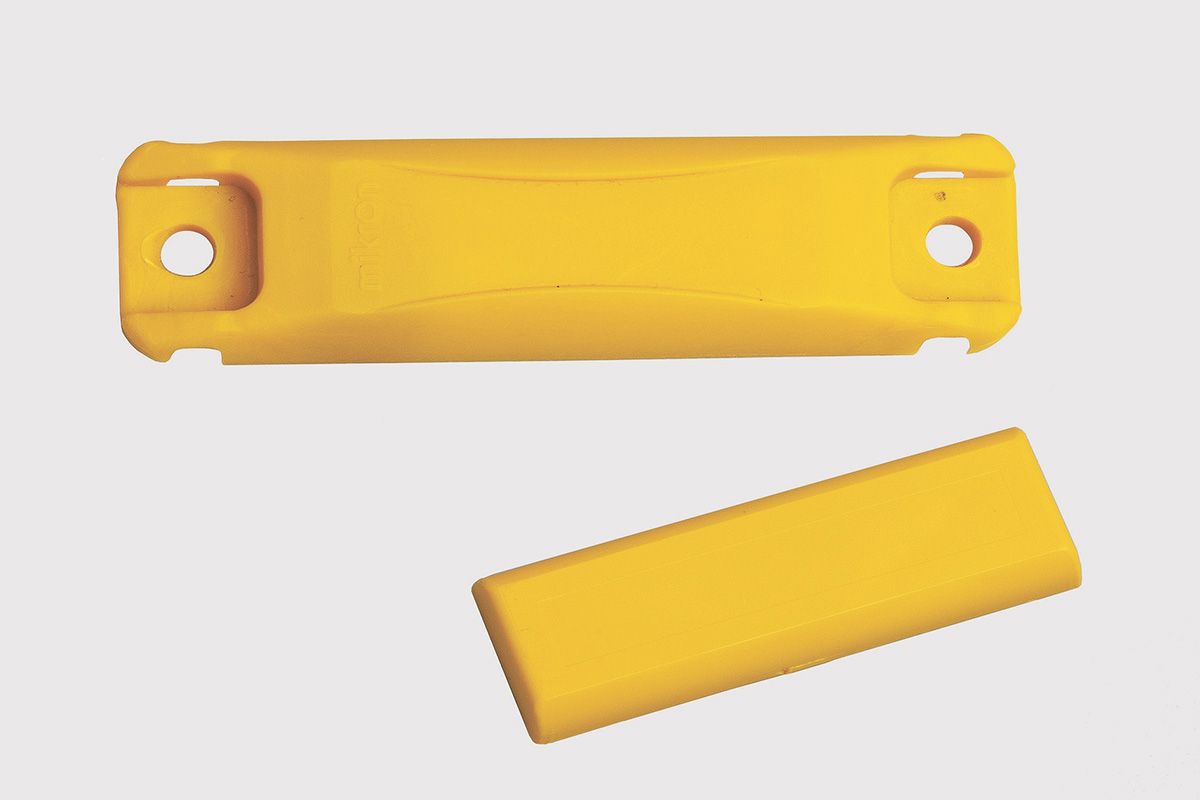

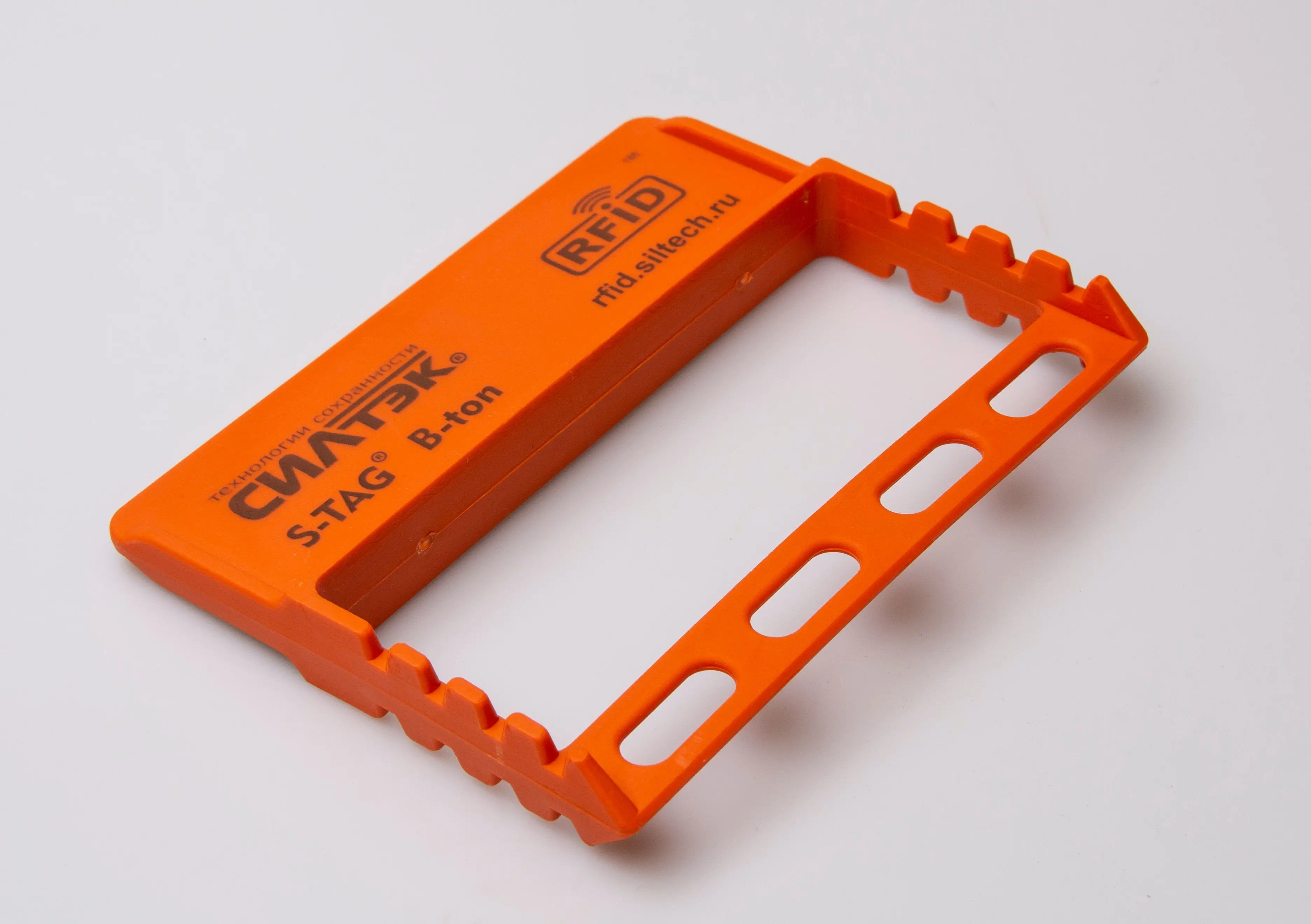

В роли корпуса может выступать любой предмет, в который есть возможность впаять, вмонтировать, интегрировать, иными словами «спрятать» чип с антенной. Это может быть пломбировочное устройство, пластиковый или тканевый пакет, пломба-наклейка или оригинальное изделие — корпусированная метка. В зависимости от материала и конфигурации объекта маркировки оригинальные корпусированные метки могут крепится к нему болтами, винтами, саморезами, шурупами, проволокой или пластиковыми стяжками, хомутами, стропами, двухсторонней клейкой лентой или просто клеем, встроенными магнитами и другими средства монтажа. Ушные метки-бирки для животных устанавливаются, например, посредством соединяющихся между собой наконечника и замковой системы.
Метки могут различаться по уровню защищенности. Самые «продвинутые» имеют степень защиты IP69. Это значит, что они выдерживают перепады температур от −100 до +190 градусов, щелочную и кислотную среды, ультрафиолетовые лучи, пыль, грязь и влагу. И, конечно, метки бывают с разной дальностью считывания — все зависит от задачи, которую решает конкретная метка. Нет смысла ставить чип, который читается на 30 метрах, если речь идет об идентификации контейнера на складе.
(с) Максим Селиванов, Современная электроника, март 2020
